工作原理 / Working principle
科里奧利質量流量計（Coriolis Mass Flowmeter）簡稱科氏力流量計，是利用流體在振動管中流動式，將產生與質量流量成正比的科里奧利力的原理測量的。

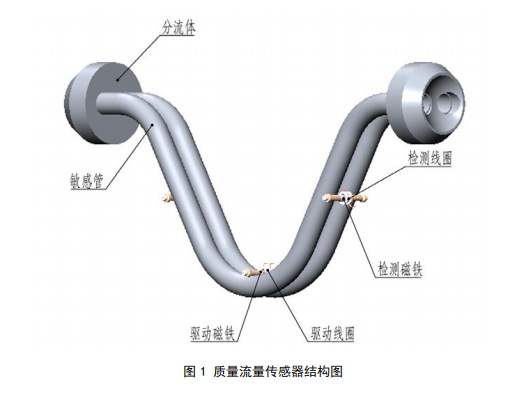

科氏力流量計由傳感器和變送器兩大部分組成。其中傳感器用于流量信號的檢測，主要由分流體、敏感管、驅動/檢測線圈、驅動/檢測磁鐵、構成，如變送器用于傳感器的驅動和流量檢測信號的轉換、運算及流量顯示、信號輸出，變送器主要由電源、驅動、檢測、顯示等部分電路組成。
敏感管在力的作用下發生擺動， 從而產生正弦波。流量為零時，兩根管道同相地 發生振動。有流量時，科里奧利力促使管道發生彎曲，從而引發相偏移。測量正弦波之間的時差， 此時差與質量流量成正比。體積流量通過質量流量和密度測量結果進行計算。
產品優點 / Product advantages
? 可測量多種流體，包括液體、氣體等，適用范圍廣。
? 測量精度高，受溫度、壓力等參數的影響較小。
? 可輸出多種參數，包括質量流量、體積流量、密度、溫度等參數。
? 測量響應速度快，對流體流動的變化具有較強的響應能力。
? 適用多種介質，根據不同介質可選擇測量管的材質。
? 高穩定性，無需經常拆下標定，無可動部件，無需經常維修。
? 安裝方式多樣化，可選擇分體或一體式安裝方式。
? 安裝要求不高，對上下游直管段沒有什么要求。
技術參數 / Technical parameters
產品如何選型 / How to select productss
科里奧利質量流量計選型時應以壓力損失決定流量使用上限，以測量誤差決定流量使用下限。
用戶設計選型時，應參照本手冊選擇最佳的產品， 選型時必須準確提供誤差要求、流量范圍、壓力損失、密度、粘度、溫度等工藝參數以確保順利選型和使用。
安裝注意事項 / Installation precautions
遠離振動源
避免安裝在泵、壓縮機等振動設備附近，需保持與振動源至少5米距離。若無法避免，需使用柔性管道連接或加裝減震支撐裝置（如減震墊、彈簧支架），防止振動傳遞至測量管導致信號失真。
規避電磁干擾
遠離變壓器、大功率電機等強電磁場設備（距離≥5米），防止信號噪聲影響測量精度。若必須在電磁干擾環境下安裝，需選擇分體式流量計，將電子部件安裝在電磁屏蔽良好的區域。
優先垂直安裝
液體介質：推薦垂直安裝且流體自下而上流動，確保測量管完全充滿液體，減少氣泡或固體殘留風險。
氣體介質：垂直安裝時流體應自上而下流動，避免液體在測量管內積聚。
水平安裝：若必須水平安裝，需確保變送器外殼位于管道上方或下方，避免與管道處于同一水平面，防止氣泡或固體沉積影響測量。
避免彎頭與閥門干擾
優先選擇管道直線段安裝，前后直管段長度需≥10倍管道直徑（D）。若安裝空間受限，至少保證進口端≥10D、出口端≥5D的直管段，以減少流場擾動對測量的影響。
